1、采集仪工作性能指标说明

2、采集仪的连接方式

3、三芯LEMO接口定义

4、更多在线帮助

1、采集仪工作性能指标说明

模拟输入

² AD精度：24位或双24位(双核)

² 最高采样频率：每通道102.4KHz

² 频率示值和分辨率误差：<0.01%

² 频谱幅值示值误差：<1%

² 并行通道一致性：幅值0.05dB，相位0.1度

² 24位通道动态范围： 120dB(典型值)  110dB(保证值)

² 双核通道动态范围： 160dB

² 24位通道输入噪声：<0.05mVrms @±10V量程 (典型值0.03mV)

² 双核通道输入噪声：<0.005mVrms @±10V量程 (典型值0.003mV)

² 抗混叠滤波： 256倍过采样＋数字滤波＋模拟抗混叠滤波器，总衰减陡度超过 -300 dB/oct

² 总谐波失真：-70dB

² 通道间串扰：-100dB

² 输入阻抗：>1MΩ

² 输入接头：SMB和BNC

² 输入方式：电压DC、电压AC、IEPE(ICP)

² 外接调理单元：电荷、应变

数字输入

² 输入电压范围：0-24VDC

² 逻辑“低”:0～1V

² 逻辑“高”:3～24V

² 输入阻抗：1.2KΩ＠0.5W

² 输入隔离电压：5000Vrms

² 外触发：数字量输入通道1

数字输出

² 输出类型：集电极开路达林顿NPN晶体管

² 输出电流：最大500mA/通道

² 输出电压：集电极开路

² 最低：5V

² 最高：35V

² 输出隔离电压：5000Vrms

² 连接器：25针D-SUB接头

² 总线接口：32位CompactPCI总线

转速输入

² 内部采样率: 25MHz，支持扭振测量

² 转速测量范围：3～3,000,000 rpm

² 输入电压范围：-5～+5 VDC

² 检测电平范围：-3.5～+3.5 VDC，可调节(0.1V每档)

² 与AI通道同步输出转速及相位信号

² 可对光电传感器+5V供电，LEMO三芯接头

2.采集仪的连接方式

2.1信号线连接

INV3018系列采集卡的接头有三种类型：BNC、SMB和36针接头。SMB接头的采集卡附带与通道数目相同的 SMB<->BNC转接线，36针接头的采集卡则附带 36-pin<->8-BNC转接线。因此所有采集卡均可连接BNC接头的信号电缆线。

2.2传感器连接

INV3018采集卡均支持至少三种输入方式：电压DC、电压AC和IEPE(ICP)。

电压DC输入方式直接接入电压信号，电压AC方式下接入电压信号后同时进行隔直处理，IEPE(ICP)方式下可直接连接ICP型传感器（如INV982X系列加速度传感器、INV9206传声器等）。

对于电荷输出型传感器，可使用INV1841型袖珍电荷调理器。对于应变片测量，可使用INV1861型应变调理器。

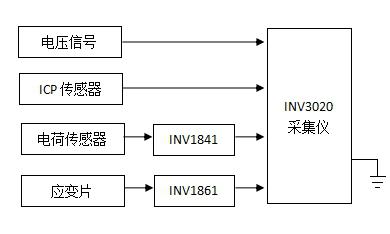

常见连接方式如下图所示。

2.3 级联操作

  INV3020采集仪具有机箱间同步级联功能，实现不同采集仪上所有通道并行采集。注：该功能为选件。

硬件连接

  具有级联功能的采集仪后面板有两个RJ45接口，分别是同步输入和输出，他们使用普通网线连接。级联系统中，有一台为主机，其它都为子机，连接示意如下图所示。

3.三芯LEMO接口定义

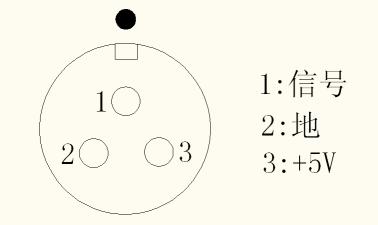

  CPCI系列板卡中，INV3018T和INV3018TD板卡具有转速输入功能。接口形式为三芯LEMO或BNC。INV3018T板卡具有2个LEMO和2个BNC接头，相同编号的接头为同一个输入通道的两种接口方式，其信号线和地线是相通的，同时只允许从一个接口接入信号。其中三芯LEMO接口具有+5VDC供电功能，其定义如下图所示。注：随系统配套的光电传感器可直接接入。

注：此图为插座（孔）的接线图，从正面看

4.更多在线帮助

下载连接：www.coinv.com
